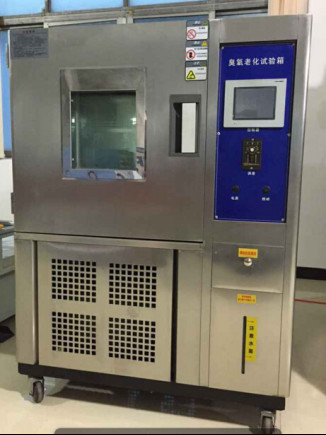

Konsantrasyon 500pphm Ozon Yaşlanma Testi Odası 100L
Uygulamalar: Ozon yaşlanma test cihazı, metalik olmayan malzemelerin ve kauçuk ürünlerin yaşlanma ve çatlama testi için uygundur ve ürünlerinin yaşlanma direnci derecesi, belirli bir sıcaklıkta ozon ortamında test edilir.
Özet:
1. Ozon jeneratörünün ana kısmı sessiz bir deşarj tüpü ozon üreticisidir (küçük gürültü ve yüksek saflık özellikleriyle) 4 ~ 20mA çıkış kontrol doğruluğu ±% 10;
2. Elektrot soğutma yöntemi: hava soğutmalı;
3. Ozon gazı kaynağı: direkt hava;
4. Ozon algılama probu, ithal edilen İngiliz CT elektrokimyasal sensörleri ve kovanlarından, elektronik devre kartlarından, korumalı tellerden vb. Oluşur;
5. Ozon algılama probu çıkış sinyali: 4 ~ 20mA;
6. Ozon algılama probunun toplama doğruluğu: ≤ ±% 5 FS;
Teknik parametreler :
1. İç boyut D × G × Y 500 × 500 × 400: mm
2. Sıcaklık aralığı: 0 ℃ ~ 70 ℃.
3. Nem aralığı:% 40 ~% 98 Bağıl Nem,
4. Sıcaklık dalgalanması: ≤ ± 0.5 ℃
5. Sıcaklık tekdüzeliği: ≤ ± 2 ℃
6. Sıcaklık sapması: ≤ ± 1.5 ℃
7. Nem dalgalanması: +2, -3% RH
8. Isıtma hızı: 0.7 ~ 1.0 ℃ / dak
9. Soğutma hızı: normal sıcaklık 10 ℃ ≤20min / sınırlı değil
10. Ozon konsantrasyonu: 10 ~ 500pphm
11. Hava akış hızı: 12 ~ 16 mm / S
12. Ozon numune rakı: statik ve dinamik çekme testi numune rakı (sipariş verirken belirtin)

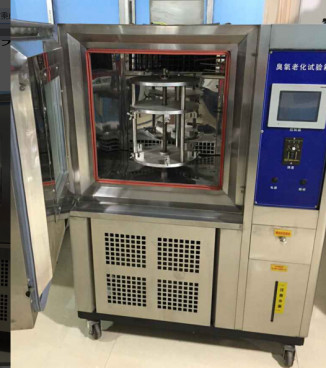

13. Örnek raf dönüş hızı: 360 derece dönen örnek raf (dönüş hızı 1r / dak)
14. Zaman ayar aralığı: 0 ~ 9999 saat
15. Güç gereksinimleri: AC380 (±% 10) V / 50HZ üç fazlı beş telli sistem
Hazne Malzemesi:
1. Kabuk, yüksek kaliteli A3 çelik levha CNC tezgahları ile işlenir ve oluşturulur ve kabuğun yüzeyi, daha pürüzsüz ve güzel olan anti-statik püskürtme ile işlenir;
2. İç tank, yüksek kaliteli SUS304 ayna paslanmaz çelik levhadan yapılmıştır;
3. İzolasyon malzemesi yüksek yoğunluklu cam elyaf pamuktur ve izolasyon kalınlığı 100 mm'dir;
4. Karıştırma sistemi, güçlü konveksiyon ve dikey difüzyon sirkülasyonu elde etmek için uzun eksenli bir fan motoru ve yüksek ve düşük sıcaklık direncine sahip paslanmaz çelik çok kanatlı bir pervane kullanır;
5. Test alanının hava geçirmezliğini sağlamak için kapı ile kutu arasında çift katmanlı yüksek sıcaklığa dayanıklı yüksek gerilimli sızdırmazlık şeritleri kullanılır;
6. Makinenin alt kısmı yüksek kaliteli sabit PU hareketli tekerlekleri benimser;
7. Gözlem penceresi, içinde lamine iletken bir film bulunan çok katmanlı içi boş temperli cam kullanır;
Kontrol sistemi :
1. Sıcaklık ve nem ölçer ithal Kore TEMI-880 ekranı, PID mikrobilgisayar SSR sıcaklık ve nem denetleyicisini benimser;
2. Doğruluk: 0,1 ℃ (ekran aralığı)
3. Çözünürlük: ± 0.1 ℃
4. Sıcaklık sensörü: PT100 platin direnç test cihazı;
5. Kontrol yöntemi: ısı dengesi sıcaklık ayarlama yöntemi;
6. Sıcaklık kontrolü, aynı kanal üzerinde PID sistemi koordineli kontrolü benimser;
7. Otomatik hesaplama fonksiyonu ile manuel ayarın neden olduğu rahatsızlığı azaltabilir;
8. Ozon konsantrasyon kontrolü ithal PIC programlanabilir modül ekranını ve PLC analog genişletme modülünü benimser;
Isıtma, nemlendirme ve nem alma sistemi
A.Isıtma sistemi:
1. Uzak kızılötesi nikel alaşımlı yüksek hızlı ısıtma elektrikli ısıtıcı kullanma;
2. Sıcaklık kontrol çıkış gücü, yüksek hassasiyet ve yüksek verimli elektrik verimliliği elde etmek için mikrobilgisayar tarafından hesaplanır;
B. Nemlendirme sistemi:
1. Dahili kazan buharlı nemlendirici;
2. Otomatik su seviyesi telafisi ve su sıkıntısı alarm sistemi ile;
3. Uzak kızılötesi paslanmaz çelik yüksek hızlı ısıtma elektrikli ısıtma tüpü;
4. Nem kontrolü PID + SSR'yi benimser ve sistem aynı kanalda koordine edilir ve kontrol edilir;
C. Nem alma sistemi: buharlaştırıcı bobin çiy noktası sıcaklığı laminer akış temaslı nem alma yöntemini kullanarak;
Soğutma sistemi :
1. Kompresör: tamamen kapalı orijinal Fransız Taikang ünitesi;
2. Soğutma yöntemi: bağımsız soğutma (hava soğutmalı tip)
3. Soğutucu akışkan: R404A (çevre dostu)
4. Tüm sistemin boru hatları 48H havalandırma ve basınçlandırma yoluyla kaçak tespiti için test edilir;
5. Isıtma ve soğutma sistemleri tamamen bağımsızdır;
6. İç spiral tip soğutucu akışkan bakır boru;
7. Eğim evaporatörü;
8. Kuru filtre, soğutucu akışkan akış penceresi, tamir vanası, yağ ayırıcı, selenoid vana ve sıvı depolama tankı ithal orijinal parçalardır;
Ozon Sistemi:
1. Ozon jeneratörünün ana kısmı sessiz bir deşarj tüpü ozon jeneratörüdür (küçük gürültü ve yüksek saflık özellikleriyle) 4 ~ 20mA çıkış kontrol doğruluğu ±% 10;
2. Elektrot soğutma yöntemi: hava soğutmalı;
3. Ozon gazı kaynağı: direkt hava;
4. Ozon algılama probu, ithal edilen İngiliz CT elektrokimyasal sensörleri ve kovanlarından, elektronik devre kartlarından, korumalı tellerden vb. Oluşur;
5. Ozon algılama probu çıkış sinyali: 4 ~ 20mA;
6. Ozon algılama probunun toplama doğruluğu: ≤ ±% 5
Statik Çekme Testi:
Standart, numunenin her iki ucunun da özel bir kelepçeye kenetlenmesini ve bir uzama oranının seçilmesini şart koşmaktadır.Genellikle% 20 seçilir.Kelepçe, dönen bir numune rafına takılır.Örnek raf hızı (20-25) mm / S arasındadır.Sıcaklık (40 ± 2) ℃, bağıl nem% 65'ten fazla değildir ve test belirtilen ozon konsantrasyonu altında yapılır.Belirtilen sürenin sonunda numunenin çatlamasını kontrol edin, genel ozon konsantrasyonu (50 ± 5) × 10-8;
Dinamik Çekme Testi:
Standart, numune kıskacının numuneyi otomatik olarak gerip sıfırlayabileceğini ve gerilme frekansının 0,5 ± 0,025 Hz olduğunu şart koşar.Numuneyi 0'dan maksimum uzama oranına çıkarmak için numunenin iki ucu özel fikstür üzerine sıkıştırılır.Kelepçe dönen numune rakına takılır, numune rakının hızı (20-25) mm / S arasında, sıcaklık (40 ± 2) ℃, bağıl nem% 65'ten fazla değildir ve belirtilen ozon konsantrasyonu Daha sonra, kelepçe döngüsel olarak gerilir, sıfırlanır ve test için numune tutucu ile birlikte döner.Belirtilen sürenin sonunda numunenin çatlamasını kontrol edin, genel ozon konsantrasyonu (50 ± 5) × 10-8;
Koruma sistemi :
1. Aşırı sıcaklık koruması ve düşük faz koruması.
2. Aşırı yük koruması, soğutma ünitesinin aşırı basıncı korur.
3. Zamanlama, arıza alarmından sonra otomatik kapanma gibi koruma.
Kullanım Koşulları :
1. Ortam sıcaklığı: 5 ℃ ~ + 28 ℃ (24 saat içindeki ortalama sıcaklık 28 ℃)
2. Çevresel nem: ≤85% RH
3. Çalışma ortamının iyi havalandırılması gerekir ve makine, yerleştirildikten sonra 80 cm'ye yerleştirilmemelidir;
Ana Aksesuarlar:
Öğe | Marka | Menşei | Öğe | Marka | Menşei |
Sıcaklık kontrolörü | TEMI880 | Kore | Plakalı eşanjör | ALFA | İsveç |
AC kontaktör | Schneider | Fransa | Genleşme valfi çekirdeği | DANFOSS | Danimarka |
termal röle | Schneider | Fransa | Kondansatör | SECESPOL | Almanya |
AC röle | Omron | Japonya | Evaporatör | 均 城 | Tayvan |
termal röle | Omron | Japonya | Yağ ayrıştırıcı | DANFOSS | Danimarka |
sensör | Honeywell | BİZE | Isıtıcı | Taide | Tayvan |
Basınç kontrolörü | DANFOSS | Danimarka | Soğutucu | Lianxin | BİZE |
rüzgar değirmeni | JIANXU | Tayvan | Soğutucu | DANFOSS | Danimarka |
kompresör | Tecumseh | Fransa | Yüksek voltaj anahtarı | DANFOSS | Danimarka |
Genişleme subabı | DANFOSS | Danimarka | elektromanyetik dalga | Saginomiya | Japonya |
Ozon probu | WUYANJIE |
